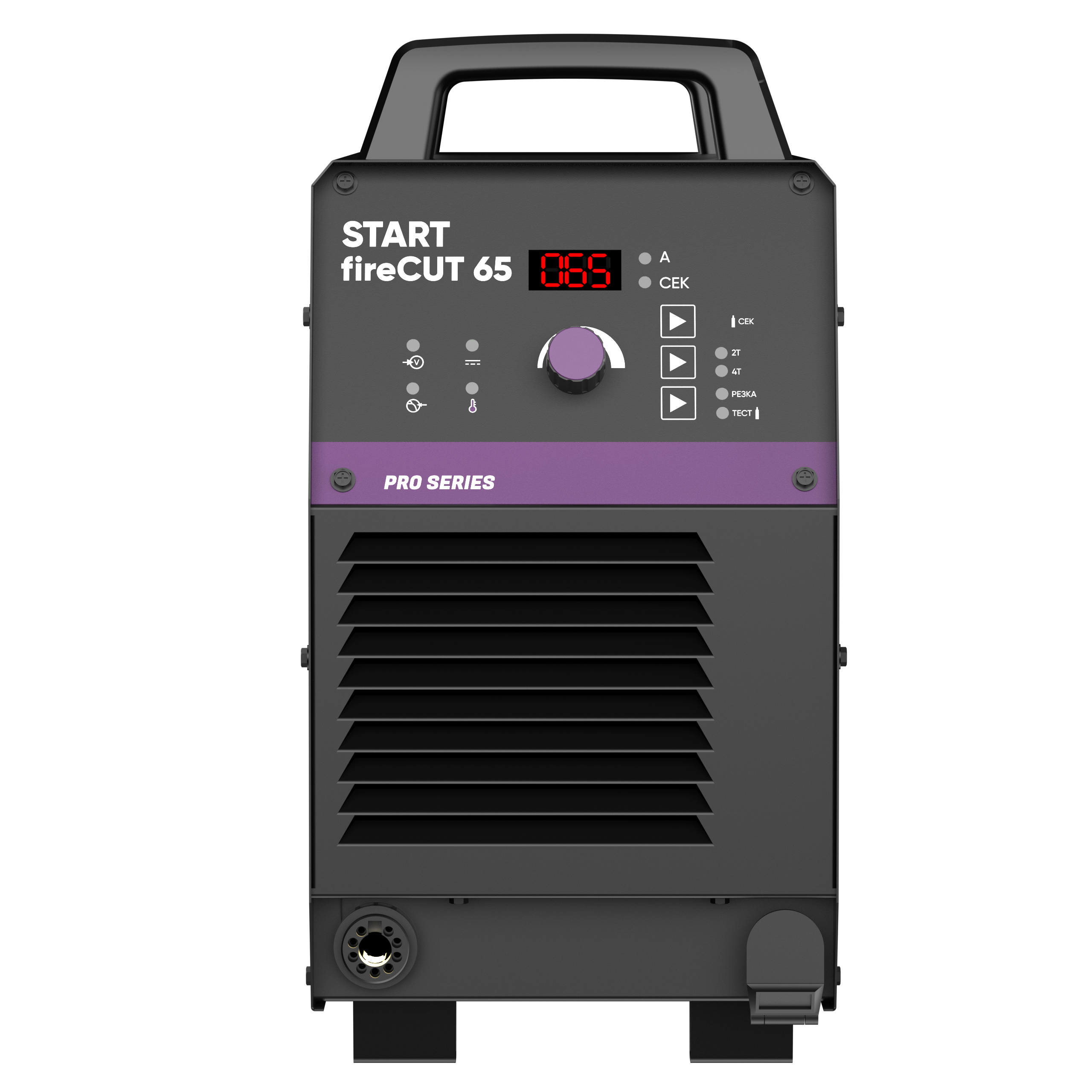

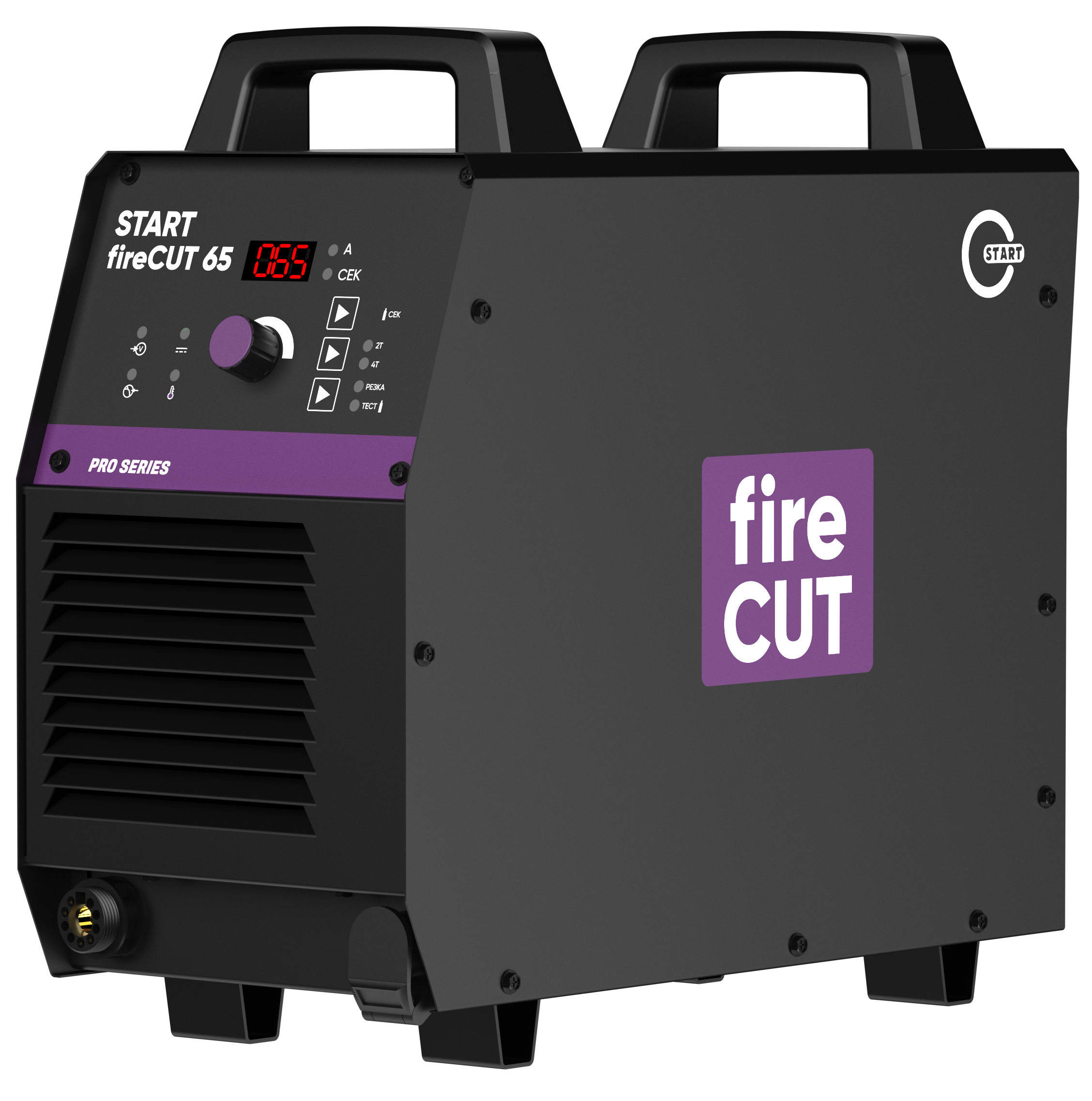

START Плазморез WEGA FIRECUT 65
1. Панель управления
2. Разъем обратного провода (масса)
3. Разъем подключения плазмотрона

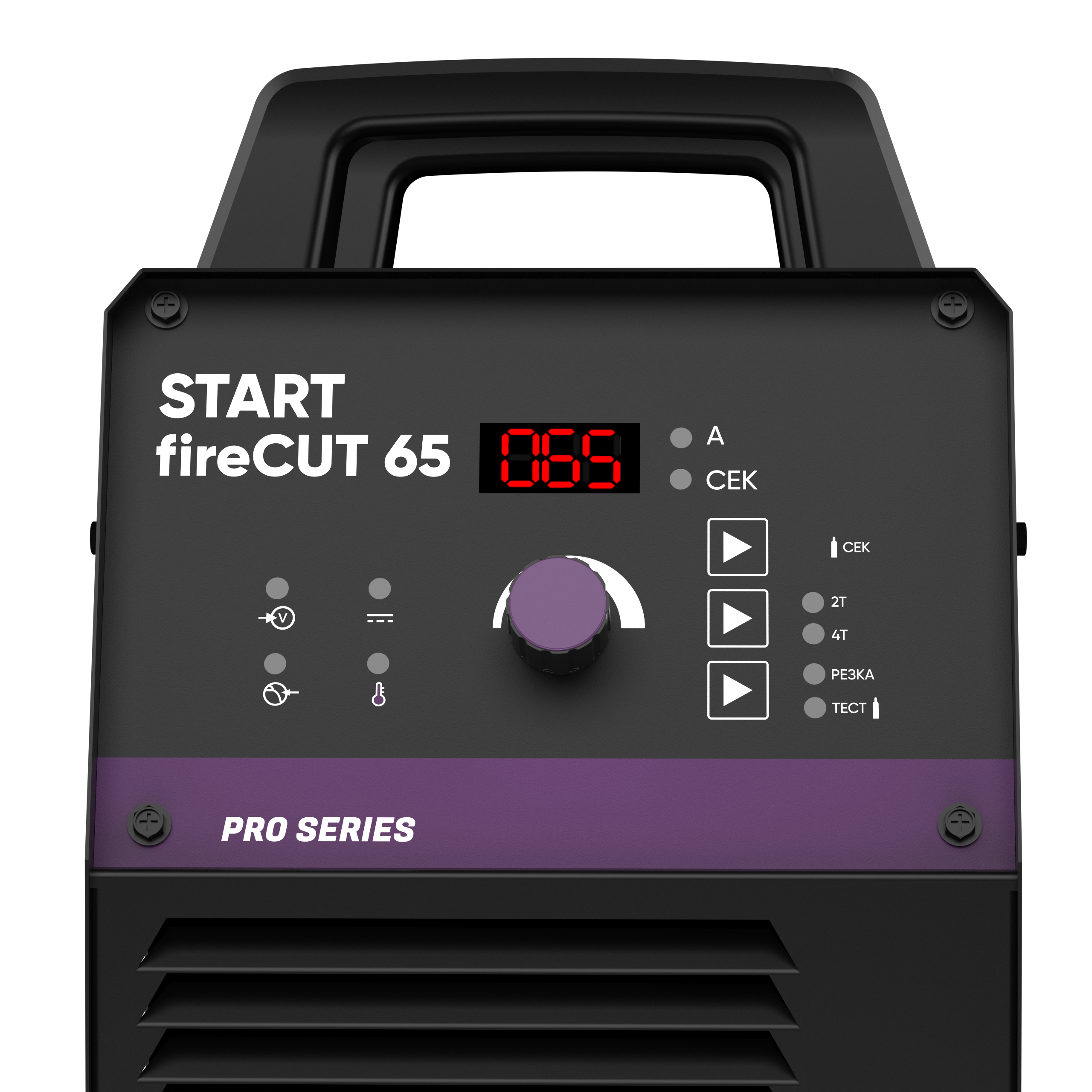

Панель управления:
1. |
Индикатор питания |
2. |
Индикатор выходного напряжения |
3. |
Цифровой дисплей |
4. |
Индикатор низкого давления воздуха |
5. |
Индикатор перегрева |
6. |
Потенциометр, ручка регулировки выбранного параметра |
7. |
Кнопка установки длительности продувки |
8. |
Кнопка выбора режима работы: 2х тактный или 4х тактный |
9. |
Кнопка выбора режима резки/проверки давления |
Плазмотрон:
Источники WEGA FIRECUT 65/100 предназначен для работы только совместно с плазмотронами с пневмоподжигом. Пневмоподжиг дает существенно меньше электромагнитных помех. Меньше электрическая нагрузка на горелку и на соответствующие силовые кабеля, ввиду отсутствия высокого напряжения (как при ВЧ- поджиге). За счет улучшенного воздушного охлаждения горелки и ее рабочих элементов, расходные материалы служат гораздо дольше.
|
Горелка выключена |
|
При нажатии на кнопку горелки будет подаваться ток, вызывающий временное короткое замыкание между электродом и соплом |
|
Воздух толкает вверх небольшой клапан, создавая тем самым между электродом и соплом необходимое расстояние для поджига пилотной дуги |
|
Расположите горелку над разрезаемым изделием и произойдет поджиг рабочей дуги |
Характеристики:
Модель Параметр |
WEGA FIRECUT-65 CNC |
WEGA FIRECUT-100 CNC |
|
Питающее напряжение |
3х380 В, 50/60 Гц |
||
Потребляемая мощность, кВт |
7.8 |
13 |
|
ПВ(40°С,цикл 10 минут) |
100% / 60А |
100% /100А |
|
Напряжение холостого хода, В |
270 |
330 |
|
Пределы регулирования тока резки , А |
30 - 60 |
30-100 |
|
Максимальная толщина резки низкоуглеродистой стали, мм |
35 |
50 |
|
Качественная резка, мм |
Низкоуглеродистая сталь |
≤20 |
40 |
Нержавеющая сталь |
≤20 |
40 |
|
Алюминий |
≤15 |
30 |
|
Медь |
≤14 |
24 |
|
Рабочее давление воздуха, bar |
4.5-5.5 |
||
Максимальное давление воздуха на входе источника, bar |
8 |
||
Степень защиты |
IP 23S |
||
Класс изоляции |
F |
||
Масса, кг |
22.9 |
31.2 |
|
Габаритные размеры (Д×Ш×В)(мм) |
640х240х445 |
660x250x445 |
На аппараты серии WEGA предоставляется гарантия на безупречную работу на срок 24 месяца с даты покупки.
